Thiết kế một trung tâm dữ liệu với tổng công suất điện khoảng 500KVA (thường tương đương IT load 300-350kW tùy PUE) là dự án kỹ thuật phức tạp, đòi hỏi sự tích hợp chặt chẽ giữa nhiều lĩnh vực: kiến trúc, điện, cơ điện lạnh, mạng viễn thông, an ninh và vận hành. Quy mô này phù hợp cho doanh nghiệp vừa và lớn tại Việt Nam như ngân hàng, chính phủ, nhà cung cấp cloud/colocation, hoặc công ty công nghệ.
Với nhu cầu AI/high-density ngày càng tăng, thiết kế phải linh hoạt, hướng tới Tier III (Uptime Institute hoặc TIA-942 Rated-3) để đạt uptime 99.982%, concurrently maintainable (bảo trì mà không gián đoạn dịch vụ).
Tài liệu này cung cấp tư vấn chi tiết khoảng 4500 từ, bao gồm phân tích yêu cầu, tiêu chuẩn, thiết kế hệ thống, chi phí, rủi ro và best practices. Nội dung mang tính tham khảo; cần khảo sát thực tế, tư vấn engineer độc lập và chứng nhận chuyên nghiệp.
Giới thiệu và Xác định Yêu cầu Dự án
Trung tâm dữ liệu không chỉ là nơi lưu trữ server mà còn là tài sản chiến lược đảm bảo tính liên tục kinh doanh (Business Continuity). Với 500KVA, giả sử:
- IT Load: 300-350kW (60-70% tổng công suất).
- Cooling & Auxiliary: 150-200kW.
- PUE mục tiêu: 1.4-1.6 (tiết kiệm năng lượng tốt cho Việt Nam).
Các bước khởi đầu:
- Feasibility Study: Khảo sát nhu cầu (số rack, mật độ kW/rack, loại workload: cloud, AI/GPU, storage, traditional).
- Mật độ công suất: 5-8kW/rack truyền thống → 40-70 rack. High-density (AI) 15-50kW/rack → ít rack hơn nhưng yêu cầu cooling mạnh.
- Diện tích: White space (phòng IT) 400-700m². Tổng sàn xây dựng 1200-2000m² (bao gồm electrical room, mechanical room, NOC, loading dock, office).
- Vị trí tại Việt Nam: Ưu tiên ngoại ô Hà Nội (Ba Đình hoặc lân cận) như Hòa Lạc, tránh ngập lụt, gần nguồn điện ổn định và fiber (2+ ISP). Đánh giá rủi ro thiên tai (bão, lũ, động đất nhẹ).
Phân loại Tier:
- Tier II: N+1 cơ bản.
- Tier III (khuyến nghị): Multiple distribution paths, concurrently maintainable. Yêu cầu N+1 cho hầu hết components.
- TIA-942 Rated-3: Tương đương, tập trung cabling và infrastructure.
Tuân thủ thêm: ISO 27001 (an ninh thông tin), TCVN, ASHRAE thermal guidelines, NFPA cho fire protection.
Stakeholders: Chủ đầu tư, MEP engineer, IT architect, security consultant, Uptime/TIA certifier.
Thiết kế Kiến trúc và Layout
Tòa nhà:
- Kết cấu bê tông cốt thép chịu lực cao (floor loading 10-12kPa white space, 15-20kPa cho equipment rooms).
- Raised floor 60-80cm (cable management, airflow dưới sàn).
- Trần cao 3.5-4.5m (clear height).
- Hot/Cold Aisle Containment: Cold aisle containment (CAC) hoặc full containment để kiểm soát airflow, giảm mixing hot/cold air.
Layout điển hình (dựa trên best practices):
- Phân zone: IT Hall(s), Electrical (A/B side separate), Mechanical (chiller/pump), NOC, Staging/Loading, Battery/UPS room, Generator yard (outdoor).
- Rack layout: Rows song song, cold aisle 1.2m, hot aisle 1.2-1.8m. Pitch (khoảng cách) tối ưu để airflow.
- Modular design: Thiết kế theo pod/module (ví dụ 100-150kW/pod) để mở rộng dễ dàng.
Floor plan considerations:
- Dual entry paths cho cable/power.
- Mantrap, zoning access control.
- Fire walls (2-4 giờ chịu lửa), smoke detection VESDA.
Sử dụng phần mềm: AutoCAD, Revit, SketchUp, CFD (Computational Fluid Dynamics) để simulate airflow và nhiệt độ.
Hệ thống Điện – Trọng tâm 500KVA
Hệ thống điện chiếm tỷ lệ lớn chi phí và rủi ro. Mục tiêu: Redundant, efficient, scalable.
Utility Feed:
- 2 nguồn điện độc lập từ lưới (hoặc 1 chính + backup feed).
- Transformer: 2x (N+1), dry-type hoặc oil-immersed outdoor.
UPS (Uninterruptible Power Supply):
- Modular UPS, N+1 hoặc 2N configuration, công suất 400-600kVA.
- Backup time: 10-15 phút (đủ generator start).
- Efficiency: >95% tại load 50-100%. Dual corded cho mọi IT equipment.
UPS Liebert EXL S1 500kVA
- Công suất: 500 kVA / 500 kW (Power Factor = 1.0 — rất tốt cho load hiện đại)
- Input: 380/400/415V (3Ph + N), range rộng, THDi ≤ 3%
- Output: 380/400/415V, Voltage regulation rất chính xác
- Hiệu suất:
- Double Conversion: ~96.5–97%
- Dynamic Online / ECO mode: lên đến 99%
- Kích thước (khoảng): Cao ~2000mm, Rộng ~1600mm, Sâu ~900–914mm
- Trọng lượng: Khoảng 990–1250 kg (tùy cấu hình)
- Công nghệ: Transformer-free, IGBT, thiết kế monolithic
- Tính năng nổi bật:
- Dynamic Grid Support (hỗ trợ lưới điện thông minh)
- Safe Capacity Mode (test load/battery mà không cần load bank)
- Front & Top access (dễ bảo trì)
- Hỗ trợ Lithium-ion battery (tùy chọn)
- Parallel lên đến nhiều module
- Touchscreen control panel
Generator:
- 2 bộ diesel (N+1), mỗi ≥500-600kVA, fuel tank 24-72 giờ (tùy yêu cầu).
- ATS (Automatic Transfer Switch) tự động chuyển nguồn <10 giây.
- Placement: Outdoor enclosure, vibration isolation, exhaust treatment.
Power Distribution:
- Switchgear MV/LV redundant paths (A/B).
- Busway hoặc PDUs intelligent (remote monitoring, metering).
- Grounding & Lightning Protection: Theo IEC hoặc NFPA.
- Harmonic mitigation, surge protection.
Monitoring: EPMS (Electrical Power Monitoring System) tích hợp DCIM.
Tính toán load:
- Diversity factor, power factor 0.8-0.95.
- Dự phòng growth 20-30%.
Best practices: High-efficiency transformers, VFD/VSD, SF6-free switchgear.
Hệ thống Làm mát (Cooling) – Thách thức lớn nhất
Cooling chiếm 30-40% tổng điện. Với high-density, air cooling truyền thống giới hạn.
Thiết kế:
- CRAC/CRAH: N+1, redundant fans/pumps.
- Chiller: N+1 hoặc 2N, water-cooled hoặc air-cooled.
- Containment + In-row cooling cho rack >10kW.
- Free cooling/Economizer: Khai thác khí hậu Hà Nội (mùa đông/lạnh).
- Liquid Cooling: Hybrid hoặc full (rear door heat exchanger, direct-to-chip, immersion) cho AI/GPU.

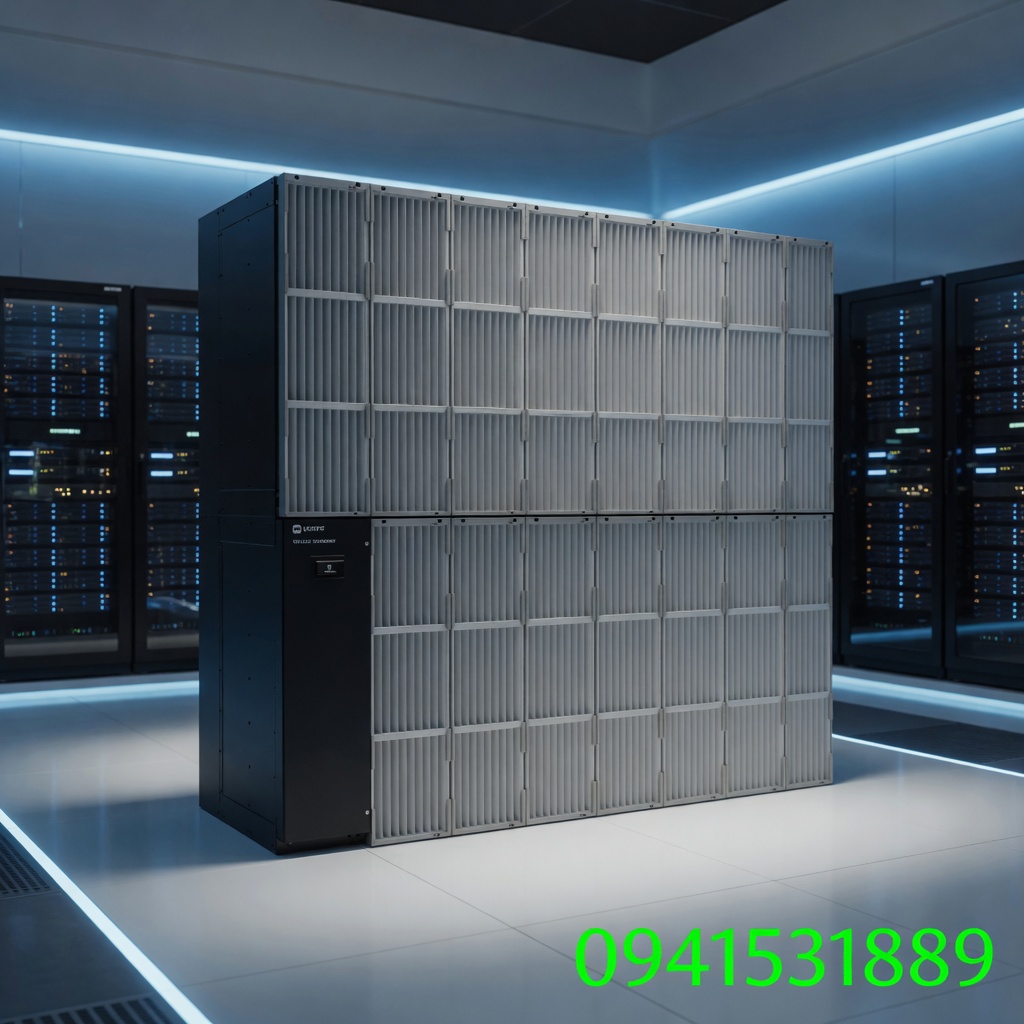

Vertiv CoolLoop Thermal Wall CA80 (500kW)
- Cooling capacity: 500 kW (Net Sensible)
- Airflow: 26.500 – 90.000 m³/h (rất lớn, phù hợp high-density)
- Số quạt EC: 8 quạt (variable speed)
- Power input: Khoảng 21.7 – 25.5 kW (hiệu suất cao)
- Kích thước: Cao ~3.67m, Rộng ~3.96m, Sâu ~1.52m
- Tính năng nổi bật:
- Thiết kế Thermal Wall (lắp dọc tường gallery)
- Hỗ trợ slab floor (không cần sàn nâng)
- Intelligent control Liebert iCOM
- Low PUE, free-cooling kết hợp
- Hỗ trợ hybrid cooling (air + liquid)
Cấu hình khuyến nghị cho DC 500KVA Tier III
- Redundancy: N+1 hoặc 2N (ví dụ: 2-3 unit x 500kW, mỗi unit chịu tải 60-70%)
- Kết hợp: In-row cooling hoặc Rear Door Heat Exchanger cho rack high-density (AI)
- Tích hợp: Với UPS Vertiv EXL S1 + DCIM Environet (giám sát PUE, nhiệt độ realtime)
- Free cooling: Khai thác khí hậu Hà Nội vào mùa lạnh để giảm điện năng tiêu thụ
Ưu điểm khi dùng Vertiv Precision Cooling
- Kiểm soát nhiệt độ ±0.5°C, độ ẩm ±3% RH
- Hiệu suất cao, giảm OpEx điện (chiếm 30-40% tổng điện DC)
- Tích hợp hoàn hảo với rack Vertiv + UPS Vertiv
- Độ tin cậy cao, bảo trì dễ (front/top access)
- Hỗ trợ tốt tại Việt Nam qua đối tác Vertiv
Thông số ASHRAE:
- Intake air: 18-27°C (recommended), humidity 40-60%.
- Class H1 cho high-density.
Redundancy: Dual chilled water loops, leak detection.
Energy Efficiency: Variable speed drives, high IEER/SEER, thermal storage.
CFD simulation bắt buộc để tránh hot spots.
Mạng viễn thông và Cabling
- Structured Cabling: TIA-942, Category 6A/8 copper, OS2 singlemode fiber.
- Redundancy: 2+ diverse paths, entrance facilities separate.
- Topology: Spine-leaf, 100G/400G+.
- Connectivity: Multiple carriers, low latency peering.
An ninh Vật lý & Cyber, Fire Protection
Physical:
- Perimeter fence, CCTV AI, biometric + mantrap.
- Multi-layer zoning.
Fire:
- VESDA early detection, clean agent (Novec 1230/FM-200), no water in IT room.
- Compartmentation.
Cyber: Network segmentation, zero-trust, ISO 27001.
Hệ thống Giám sát, BMS/DCIM và Vận hành
- DCIM: Theo dõi PUE real-time, capacity management, asset tracking.
- BMS/EPMS: Tích hợp SCADA.
- Staffing: 24/7 NOC, maintenance procedures.
Hệ thống DCIM Vertiv (Data Center Infrastructure Management) là giải pháp giám sát và quản lý hạ tầng trung tâm dữ liệu của Vertiv (trước đây là Emerson Network Power). DCIM giúp tích hợp quản lý giữa IT và Facility (cơ sở hạ tầng), cung cấp tầm nhìn thời gian thực về điện, làm mát, tài sản, công suất và hiệu suất.
DCIM Vertiv hiện nay gồm những gì?
Vertiv từng có nền tảng flagship Trellis (doanh nghiệp cấp cao, toàn diện), nhưng đã ngừng phát triển và hỗ trợ từ khoảng 2021-2023. Hiện tại, các giải pháp DCIM/Monitoring chính của Vertiv bao gồm:
- Vertiv Environet (và Environet Alert): Giải pháp giám sát toàn diện, tập trung vào môi trường, điện năng và cảnh báo.
- Geist DCIM solutions (Environet & Racknet): Thuộc Vertiv sau khi mua Geist, phù hợp từ quy mô nhỏ đến doanh nghiệp.
- Vertiv Unify (mới hơn): Giao diện thống nhất cho power và cooling systems.
- Các công cụ monitoring chuyên biệt cho UPS, PDU, Cooling (CRAC/CRAH), rack PDUs Geist.
Environet là giải pháp chính đang được Vertiv đẩy mạnh hiện nay cho monitoring và DCIM nhẹ.
Tính năng chính của Vertiv Environet
- Giám sát thời gian thực (Real-time Monitoring): Power usage (PUE, DCiE), nhiệt độ, độ ẩm, airflow, leak detection, UPS, PDU, cooling.
- Asset Management: Quản lý tài sản (racks, servers, thiết bị), vị trí, kết nối, công suất còn lại.
- Capacity Planning: “What-if” scenarios, dự báo công suất điện/làm mát/không gian, tránh stranded capacity.
- Alarming & Notification: Cảnh báo ngay lập tức qua email, SMS, dashboard. Hỗ trợ SNMP, Modbus, BACnet, LONworks (vendor-neutral).
- Visualization: Dashboard tùy chỉnh, heat maps, 3D views, topology maps, floor plans.
- Reporting & Analytics: Trending data, báo cáo tự động, KPI, energy efficiency.
- Remote Access: Web-based interface, API integration.
- Automated Control: Một số chức năng điều khiển tự động (tùy module).
- Billing Module: Hữu ích cho colocation (tính phí theo công suất sử dụng).
Environet Alert là phiên bản nhẹ hơn, tập trung vào monitoring + alerting, phù hợp cho SMB hoặc những ai không cần full DCIM.
Lợi ích khi sử dụng DCIM Vertiv
- Tăng hiệu quả năng lượng (giảm PUE).
- Giảm rủi ro downtime nhờ early detection.
- Tối ưu hóa công suất hiện có trước khi đầu tư mở rộng.
- Hỗ trợ tuân thủ (ISO 27001, TIA-942, energy regulations).
- Tích hợp tốt với thiết bị Vertiv (UPS Liebert, cooling, racks, PDU Geist).
- Dễ dàng mở rộng từ single site đến multi-site/enterprise.
Phù hợp với dự án 500KVA của bạn
Với trung tâm dữ liệu 500KVA Tier III (khoảng 300-350kW IT load) mà chúng ta đang tư vấn:
- Environet rất phù hợp để giám sát toàn bộ: UPS Vertiv, Precision Cooling (CRAC/CRAH), tủ rack Vertiv, busway/PDU.
- Giúp tính PUE thực tế, quản lý hot/cold aisle, dự báo growth (đặc biệt khi có AI/high-density).
- Kết hợp DCIM + BMS/EPMS để có single pane of glass (một giao diện duy nhất).
Ưu nhược điểm
Ưu điểm:
- Mạnh về power & thermal management (là thế mạnh truyền thống của Vertiv).
- Vendor-neutral (hỗ trợ thiết bị khác hãng).
- Giao diện trực quan, dễ sử dụng.
- Hỗ trợ dịch vụ chuyên nghiệp từ Vertiv.
Nhược điểm:
- Trellis cũ đã discontinued → cần kiểm tra rõ phiên bản mới nhất.
- Không phải là DCIM “full IT-heavy” như một số đối thủ (Sunbird, Nlyte, Schneider EcoStruxure…).
- Chi phí license + triển khai có thể cao tùy quy mô.
Chi phí, Timeline và Sustainability
Chi phí (2025-2026, Việt Nam):
- Construction: 5.5-8.5 triệu USD/MW → khoảng 3-5 triệu USD cho 0.5MW (chưa land).
- Tổng CapEx: 15-35 tỷ VND tùy Tier, land, high-density.
- OpEx: Điện là chính (giá công nghiệp thấp lợi thế VN).
Timeline: Design 3-5 tháng, Construction 8-12 tháng, Commissioning & Certification 3-4 tháng. Tổng 12-24 tháng.
Sustainability:
- Heat recovery, solar hybrid, WUE/CUE low.
- Target PUE <1.5, ERE.
9. Rủi ro, Best Practices và Khuyến nghị
Rủi ro phổ biến: Underestimate density, single point failure, poor airflow, grid instability.
Best Practices:
- Modular & scalable.
- Commissioning toàn diện (FAT, SAT, IST).
- Training operator.
- Vendor: Schneider, Vertiv, Eaton, Delta, STULZ…
Khuyến nghị cụ thể cho VN:
- Hợp tác Viettel IDC, CMC, FPT, VNG (các DC Tier III kinh nghiệm).
- Thuê consultant độc lập cho certification Uptime/TIA.
- Bắt đầu bằng Master Plan & Load Assessment.
Kết luận
Thiết kế DC 500KVA Tier III đòi hỏi cân bằng reliability, efficiency và cost. Với lợi thế chi phí thấp tại Việt Nam, dự án có thể mang lại ROI tốt nếu lập kế hoạch chi tiết từ đầu. Tổng TCO (Total Cost of Ownership) sẽ tối ưu nhờ PUE thấp và scalability.
